سیستم اسپلیت

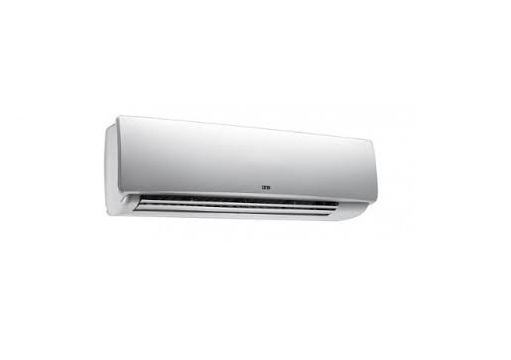

اسپلیت (Split) نوعی کولر گازی است که هوای گرم خانه را گرفته و به حالت خنک به داخل برمی گرداند این کار تا جایی اتفاق می افتد که ترموستات به دمای دلخواه برسد. کولر در واقع همانند یخچالی است که محفظه عایق ندارد. مایع مبرد مانند فرئون گرما را گرفته بخار می شود و محیط را خنک می کند. در کولرها دستگاهی که مبرد را بخار می کند همانند یخچال است.
واحدهای تهویه هوا، پیاده سازی یک سیستم سرمایش کامل در فضای کوچک است. اجزای تشکیل دهنده این سیستم شامل:
فن هوا را به درون کویل ها می دمد تا فضای اتاق را گرم یا سرد کند.در سیستم اسپلیت، همان طور که در شکل دیده می شود بخش سرد و گرم از یکدیگر مجزاست.
 |
 |
بخش سرمایش شامل شیر انبساط و کویل سرد، که معمولا در کنترل کننده هوا قرار می گیرد. کنترل کننده هوا ، هوا را به دورن کویل ها دمیده و توسط کانال ها دراتاق منتشر می کند.
سمت گرمایش به عنوان واحد تغلیظ در خارج از ساختمان قرار دارد. این واحد متشکل از یک سیم پیچ مارپیچی طولانی استوانه ای شکل است. در کنار کویل ها، فن جهت دمیدن هوا به همراه کمپرسور قرار دارد. این روش در طول سال ها کاربرد داشته، به دلیل هزینه کم و صدای کم آن در محیط داخل. این همان سیستمی است که در کولر های گازی نیز از آن بهره می جویند.
در انبارها، مراکز خرید، ادارات بزرگ، سالن های همایش، سیستم های تهویه مطبوع حجم زیادی اشغال می کنند از این رو در پشت بام ها نصب می شوند. در روش دیگر، ممکن است تعدادی واحد کوچک در پشت بام وجود داشته باشد که هر یک به بخشی از سیستم سرمایش واحد های ساختمان مرتبط باشند.
در مجتمع های بزرگتر مانند برج ها و… استفاده از سیستم اسپلیت مشکلاتی به همراه خواهد داشت. از جمله لوله کشی های طولانی میان کندانسور و هواساز محدویت هایی دارد. تعداد زیاد کانال ها و طول آنها مدیریت نمودن سیستم را دشوار می سازد و از این رو در این واحد ها از سیستم های آب خنک استفاده می کنند.(چیلر ها)
کارکرد سیستم خنک کننده در کولر گازی(اسپلیت)
این تصویر شمای سیستم تبخیری در کولر می باشد.
- گاز فرئون سرد وارد کمپرسور شده، دما و فشارش بالا می رود. (لوله قرمز در شکل بالا)
- این گازهای گرم وارد کویل ها شده و حرارت خود را از دست می دهد و تبدیل به مایع می شود.
- فرئون مایع وارد شیر انبساط شده و در این فرایند تبخیر می شود، فشارش پایین آمده و به گاز سرد تبدیل می شود. (لوله آبی در شکل بالا).
- گازهای سرد وارد یک سری کویل شده که گرمای محیط را میگیرد و دمای هوای اتاق را پایین می آورند.
- مقدار کمی روغن سبک همراه فرئون جهت روانکاری کمپرسور وجود دارد.
سیستم های تهویه مطبوع هوای داخل را تمیز نگه می دارند. اکثر این سیستم ها دارای فیلترهایی هستند که ذرات ریز هوا و گرد خاک و آلودگی را می گیرند. و میزان رطوبت را با گرفتن آب اضافی موجود در هوا و استفاده در خنک کاری داخل، در حد مطلوب نگاه می دارند.
مزایای استفاده از سیستم اسپلیت
از مزایای مهم آن کم کردن آلودگی هواست . زیرا دارای فیلتر ضد آلرژی می باشد
ظرفیت بالا برای گرم و سرد کردن منازل.
برای هر واحد ساختمانی به طور جداگانه نصب می شود.
دارای ترموستات دمایی می باشد تا بتوانید دمای محیط را تا هر مقدار کنترل کنید. این باعث می شود تا هر زمان کسی در محل نبود سیستم کار نکند.
این موضوع باعث صرفه جویی در پول و انرژی می شود.
مزیت دیگر این سیستم ها خنک کردن تمام فضا در مدت زمان کم و به طور یکنواخت می باشد.
همچنین صدای کم آن در منزل ایجاد مشکل نمی کند.
معایب استفاده از سیستم اسپلیت
یکی از مهم ترین معایب سیستم های اسپلیت هزینه بالای آن است. هزینه متوسط هر تن تبرید 2000 دلار می باشد.
همچنین این سیستم ها حدود %25 انرژی بیشتری نسبت به کولرهای گازی مصرف می کند.
شرکت های تولید کننده اسپلیت
| اطلس ساراوان | تهویه دماوند | ساراول | برنولی | مهر اصل |
